隨著人們對生活檔次要求的不斷提高，對住宅地環境的要求也越來越高，景觀式地埋箱的安全、方便、節能、環保的特點，可為打造綠色環保的高檔精品小區提供優秀系統的解決方案，下面就有創聯匯通的小編給大家介紹一下地埋式變壓器各部分個參數，

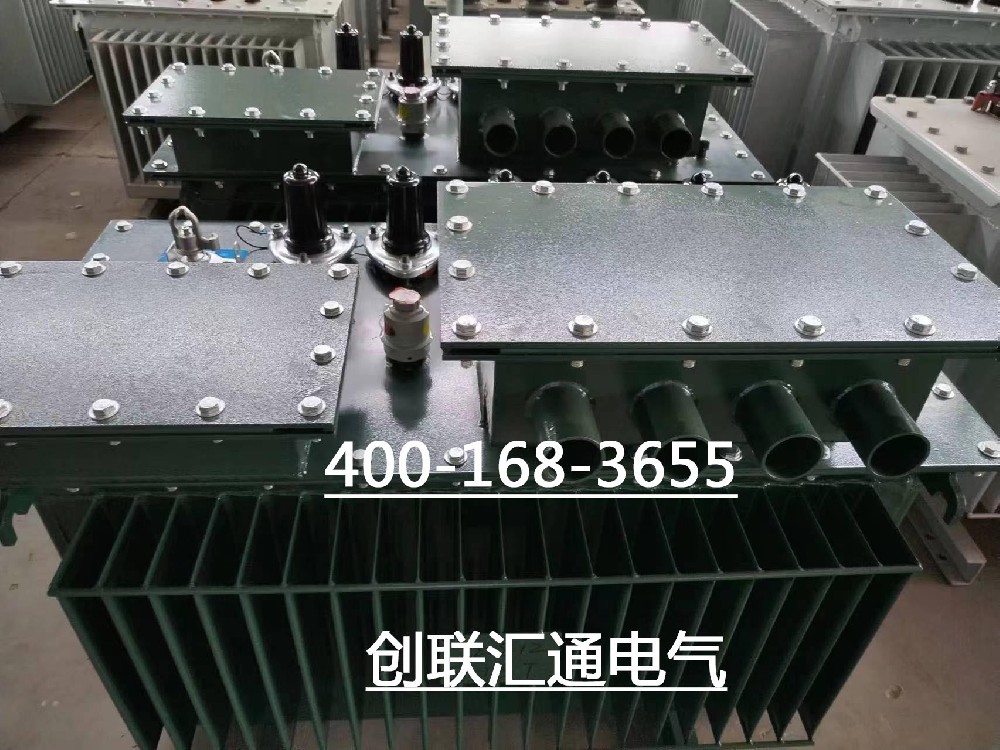

地埋式變壓器圖

一，地埋式變壓器主要技術參數及性能

1、 型號及規格：ZGS11-Z（H） ·D-30～1000/10

ZGSH15-Z （H） ·D-30～1000/10

2、額定電壓：高壓 6/10kV，低壓 0.4kV

3、容量范圍：30～1000kVA

4、頻率：50Hz

5、相數：三相

6、聯結組標號：Dyn11

7、短路阻抗電壓：4%-4.5%

8、絕緣水平：

原邊工頻耐壓：35kV

原邊沖擊耐壓：75Kv

副邊工頻耐壓：5Kv

9、損耗：

達到國標 S11系列（硅鋼片鐵心）

達到國標 S15系列（非晶合金鐵心）

10、外殼防護等級：IP68

11、聲級：小于或等于 50db

12、使用環境：地下室或地坑內

13、高壓連接件：進口插入式密封肘頭

低壓連接件：美國 3M防水密封材料

14、箱體結構：

箱體外殼為整體型，采用防腐不銹鋼制作。

地埋式變壓器預制式地坑箱圖

二，預制式地坑主要技術參數

1、地坑采用板厚≥ 6mm的鋼板沖壓成型。

2、預制式地坑采用整體熱鍍鋅處理。

3、地坑蓋采用水泥預制板，并設有可打開的檢修孔。

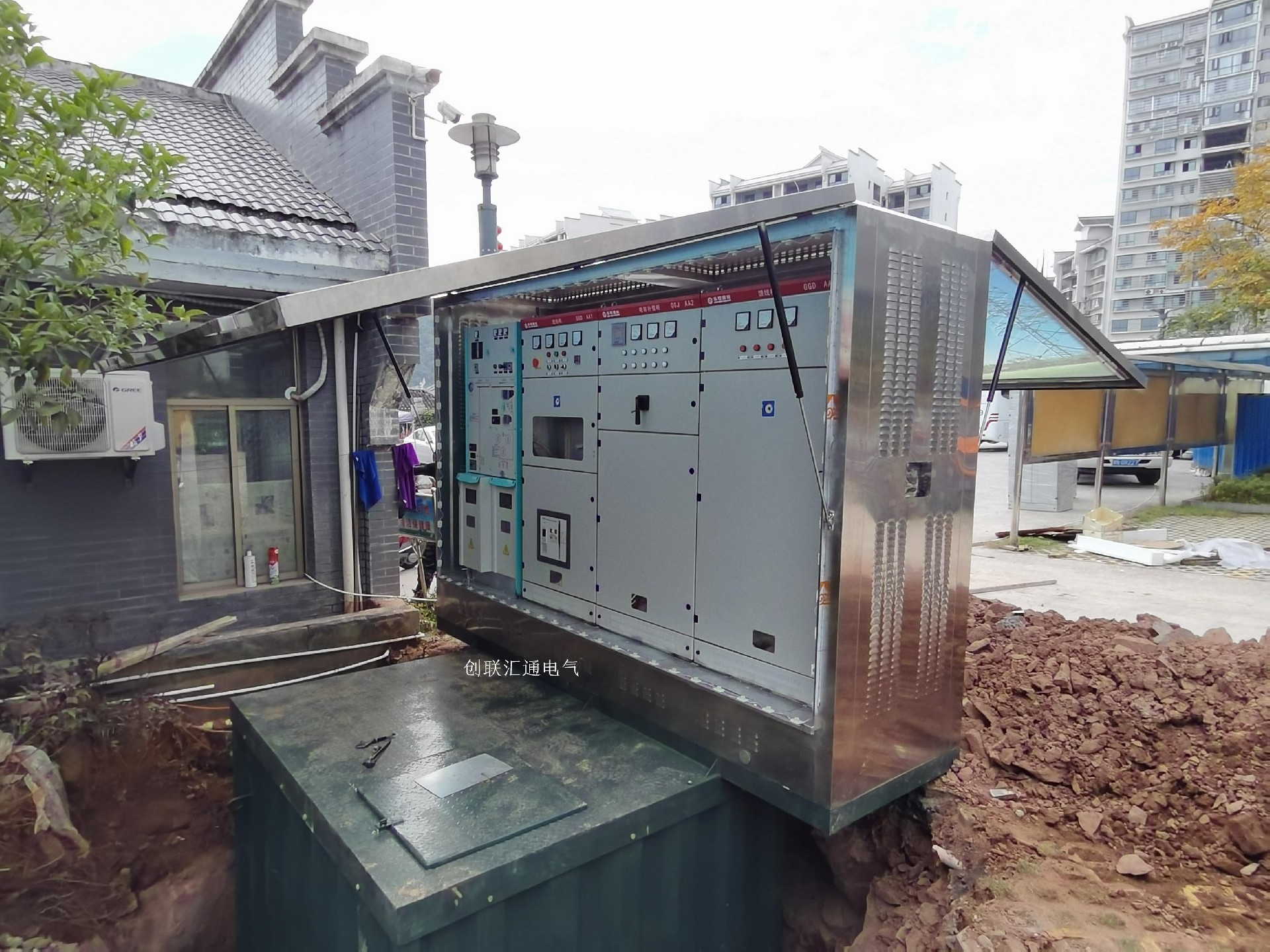

地埋式箱變高壓開關設備圖

三，高壓開關設備主要技術參數

1 、額定電壓：12kV

2 、額定頻率：50Hz

3 、額定電流：630A

4 、額定短時耐受電流：20kA/2s

5、額定峰值耐受電流：50kA

6、額定短路關合電流：50kA

7、額定工頻耐受電壓（相對地 /斷口） ：42/48kV（1min）

8、額定沖擊耐受電壓（相對地 /斷口） ：75/85kV

9、防護等級：IP34

地埋式箱式高壓開關設備圖

四，高壓開關設備主要技術參數

1、額定電壓：400V

2 、額定頻率：50Hz

3 、主回路額定電流：100A～2000A

4 、額定短時耐受電流：15kA、30kA

5、額定峰值耐受電流：30kA、63kA

6、防護等級：IP34
